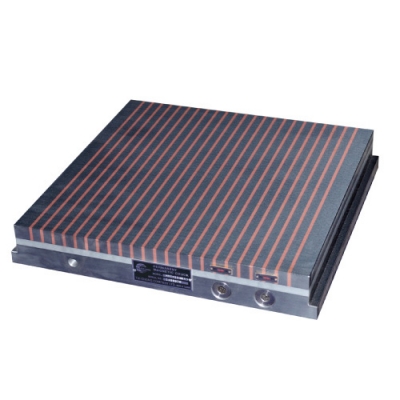

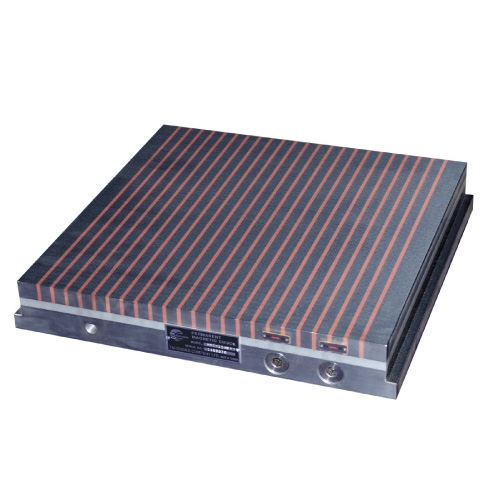

HMT-C 大間距永磁夾盤
WIDE PITCH PERMANENT MAGNETIC CHUCK
用途: 高精度銑削、研削作業,強力型永磁夾盤。
特性:
- 防水性能佳、可在液中使用。
- 平均吸磁力15kg/cm2以上。
- 磁力分佈均勻,ON/OFF切換時,精度保持良好保證0.002mm以內。
- 300mm寬度以上機種為雙開關。
- 面板以銅焊結合處理、剛性佳、精度保持穩定。
Unit:mm
Model | Nominal Dimension | Top Plate | Pole Pitch | Bottom Plate | Weight (kg) | ||
---|---|---|---|---|---|---|---|
B | L1 | Le | P | L2 | |||
HMT-2020C | 200x200 | 200 | 200 | 148 | 16 (4+12) |
220 | 19 |
HMT-2040C | 200x400 | 400 | 345 | 420 | 39 | ||
HMT-2045C | 200x450 | 450 | 402 | 470 | 43 | ||
HMT-2050C | 200x500 | 500 | 452 | 520 | 48 | ||
HMT-2525C | 250x250 | 250 | 250 | 196 | 270 | 30 | |
HMT-2550C | 250x500 | 500 | 452 | 520 | 60 | ||
HMT-3030C | 300x300 | 300 | 300 | 260 | 320 | 43 | |
HMT-3040C | 300x400 | 400 | 345 | 420 | 58 | ||
HMT-3050C | 300x500 | 500 | 452 | 520 | 73 | ||
HMT-3060C | 300x600 | 600 | 548 | 620 | 87 | ||
HMT-4040C | 400x400 | 400 | 400 | 345 | 420 | 77 | |
HMT-4050C | 400x500 | 500 | 452 | 520 | 97 | ||
HMT-4060C | 400x600 | 600 | 548 | 620 | 116 |
*本規格外之尺寸,歡迎訂製。 *Other specifications can be custom-made upon request.
