HT 輔助用導磁塊
HY方型磁性座/HT V型磁性座
產品介紹

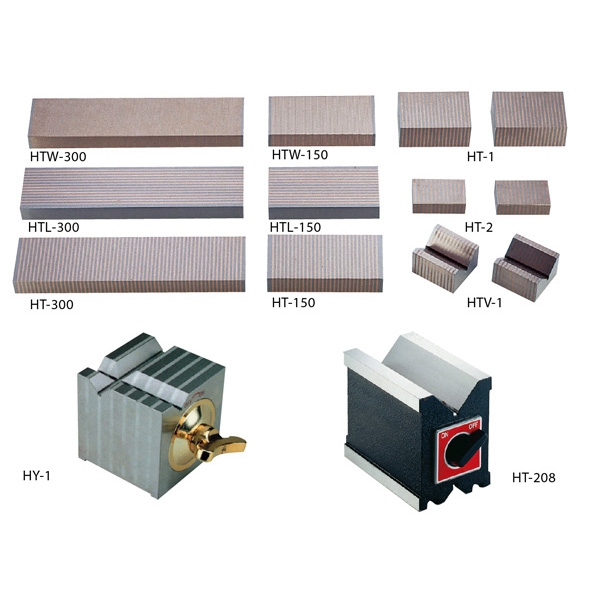

HT 輔助用導磁塊
MAGNETIC INDUCTION BLOCK
HY 方型磁性座
SQUARE TYPE MAGNETIC BLOCK
HT V型磁性座
MAGNETIC V - BLOCK
用途：補助磁盤加工上難以固定異形外狀之工件。
特性：
- 經過高壓銅焊處理緊密接合。
- 因無螺絲及鉚釘等阻礙故導磁性特高。
- 可隨意切割，鑽孔、攻牙、研磨成各種所需之形狀與規格。

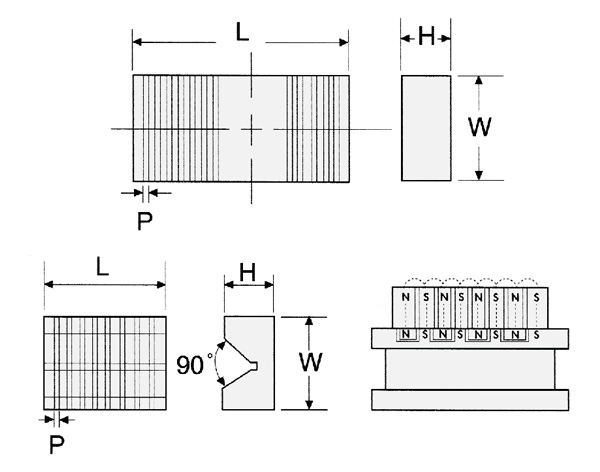

Unit:mm
| Mode | Size | Pole Pitch | Weight (kg) | ||
|---|---|---|---|---|---|
| W | L | H | H | (kg) | |
| HT-1 | 70 | 100 | 40 | 5 (2+3) |
4.7 |
| HT-2 | 45 | 72 | 22 | 1.2 | |
| HTV-1 | 60 | 65 | 40 | 1.9 | |
| HT-150 | 75 | 150 | 25 | 2.2 | |
| HT-300 | 75 | 300 | 25 | 4.4 | |
| HTL-150 | 75 | 150 | 25 | 2.2 | |
| HTL-300 | 75 | 300 | 25 | 4.4 | |
| HTW-150 | 75 | 150 | 25 | 2 (1+1) |
2.2 |
| HTW-300 | 75 | 300 | 25 | 4.4 | |
| Mode | V-face Holding Power | Flat-face Holding Power | Dimension | Weight | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stone Surface Plate | Iron Surface Plate | Stone Surface Plate | Iron Surface Plate | B | L1 | H | L2 | P1 | P2 | P3 | a1b | (kg) | |
| HY-1 | 300N (30kgf) |
250N (25kgf) |
500N (50kgf) |
300N (30kgf) |
100 +- 0.8 |
100 +- 0.8 |
100 +- 0.8 |
43 | 17 | 4 | 12 | 26 +- 0.5 |
6.3 |
| HY-2 | 600N (60kgf) |
350N (35kgf) |
1800N (180kgf) |
1000N (100kgf) |
150 +- 1.2 |
150 +- 1.2 |
150 +- 1.2 |
56 | 24.5 | 5 | 19 | 32 +- 0.8 |
21.2 |
| Mode | Holding Power | Dimension | Weight | |||
|---|---|---|---|---|---|---|
| Round | Surface | B | H | Length | (kg) | |
| HT-208 | 55kgf | 70kgf | 56 | 72 | 80 | 3 |
| HT-212 | 90kgf | 110kgf | 75 | 100 | 115 | 5.1 |
