HRW圓形細目永磁夾盤
HRC圓形粗目永磁夾盤
產品介紹

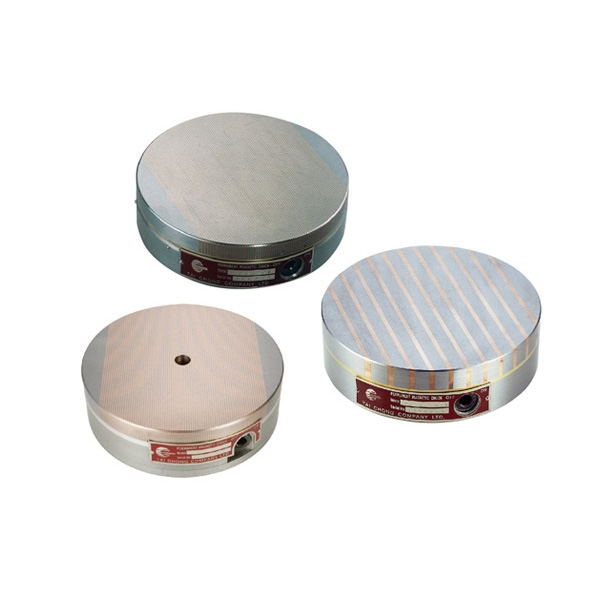

HRW圓形細目永磁夾盤
HRW ROUND FINE POLE PERMANENT MAGNETIC CHUCK
HRC圓形粗目永磁夾盤
HRC ROUND PERMANENT MAGNETIC CHUCK
用途：裝設於迴轉磨床上操作使用。
特性：
- 可作較小及薄的工件之精密研磨，為目前較進步及受用之產品。
- 殘留磁性低。
- 可自由調整磁力強弱。
- 耐磨耗設計，持久耐用。
- 防水性良好，可在液中使用。
- 400以上為雙開關。

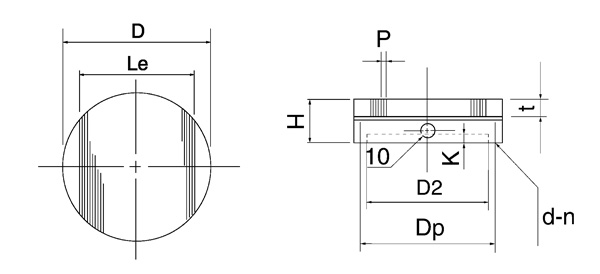

Unit:mm
| 規格 | 尺寸 | 磁盤作業面 | 間距 | 取付尺寸 | 高度 | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | Le | t | P | D2 | K | Dp | n | d | H | (kg) | ||
| HRW-10 | ø 100 | 100 | 67 | 18 | 2 (1+1) |
60 | 2 | 76 | 3 | M6 | 58 | 3.7 |
| HRW-13 | ø 125 | 125 | 80 | 80 | 112 | 6.2 | ||||||
| HRW-16 | ø 160 | 160 | 115 | 125 | 140 | 4 | M8 | 9.5 | ||||
| HRW-20 | ø 200 | 200 | 155 | 160 | 180 | 15.0 | ||||||
| HRW-25 | ø 250 | 250 | 205 | 200 | 224 | M10 | 23.0 | |||||
| HRW-30 | ø 300 | 300 | 255 | 230 | 260 | 63 | 36.0 | |||||
| HRW-36 | ø 360 | 360 | 300 | 280 | 3 | 320 | M10 | 51.0 | ||||
| HRW-40 | ø 400 | 400 | 340 | 315 | 355 | 64.0 | ||||||
| HRW-50 | ø 500 | 500 | 440 | 20 | 4 (1+3) |
350 | 4 | 400 | 8 | M12 | 65 | 105.0 |
| HRW-60 | ø 600 | 600 | 540 | 450 | 500 | 147.0 | ||||||
| 規格 | 尺寸 | 磁盤作業面 | 間距 | 取付尺寸 | 高度 | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | Le | t | P | D2 | K | Dp | n | d | H | (kg) | ||
| HRC-13 | ø 125 | 125 | 80 | 18 | 11 (2+9) |
60 | 2 | 112 | 3 | M6 | 58 | 6.2 |
| HRC-16 | ø 160 | 160 | 115 | 125 | 140 | 4 | M8 | 9.5 | ||||
| HRC-20 | ø 200 | 200 | 155 | 160 | 180 | 15.0 | ||||||
| HRC-25 | ø 250 | 250 | 205 | 15 (2+2) (2+9) |
200 | 224 | M10 | 23.0 | ||||
| HRC-30 | ø 300 | 300 | 255 | 230 | 260 | 36.0 | ||||||
| HRC-36 | ø 360 | 360 | 300 | 16 (2+3) (2+9) |
280 | 4 | 320 | 63 | 51.0 | |||
| HRC-40 | ø 400 | 400 | 340 | 315 | 355 | 64.0 | ||||||
| HRC-50 | ø 500 | 500 | 440 | 20 | 350 | 400 | 8 | M12 | 65 | 105.0 | ||
| HRC-60 | ø 600 | 600 | 540 | 450 | 500 | 147.0 | ||||||
