HMTR-L 鎢鋼用永磁夾盤
產品介紹

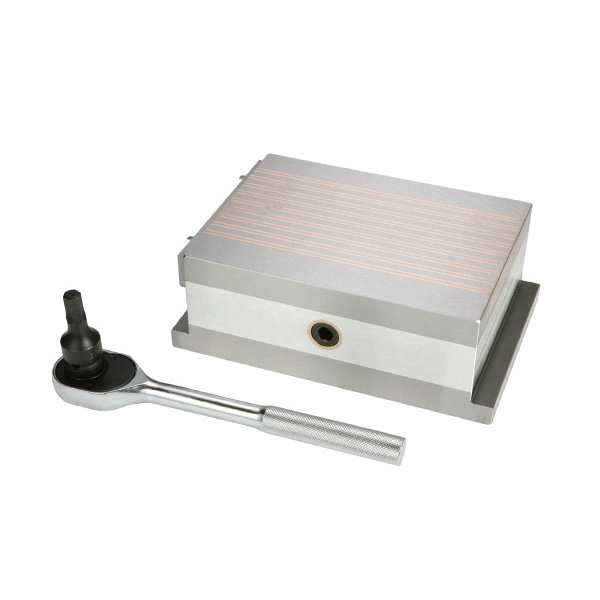

HMTR-L 鎢鋼用永磁夾盤
SUPER POWERFUL PERMANENT MAGNETIC CHUCK
( FOR ALLOY MATERIAL )
用途： 針對特殊合金鋼，弱磁反應之金屬，能達到吸磁效果。
特性：
- 開關式磁盤，ON/OFF須旋轉360度。
- 吸力超強，磁場強度可達3000高斯以上，針對特殊鋼能有效吸著。
- 面板以硬焊結合，精度保持穩定。

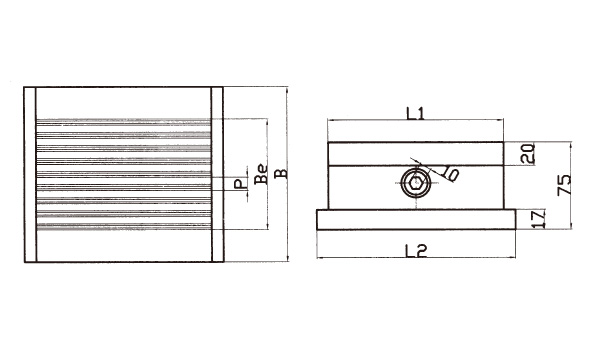

Unit:mm
| Model | Nominal Dimension | Top Plate | Pole Pitch | Bottom Plate | Height | ||
|---|---|---|---|---|---|---|---|
| B | Be | P | L1 | L2 | H | ||
| HMTR-1010L | 105x105 | 105 | 50.0 | 11.2 (1.6+2+1.6+6) |
105 | 125 | 85 |
| HMTR-1313L | 125x125 | 125 | 72.4 | 125 | 145 | 85 | |
| HMTR-1320L | 125x200 | 125 | 72.4 | 200 | 220 | 85 | |
| HMTR-1515L | 150x150 | 150 | 94.8 | 150 | 170 | 75 | |
| HMTR-1520L | 150x200 | 150 | 94.8 | 200 | 220 | 75 | |
