BTG-ATG扭力計
產品介紹

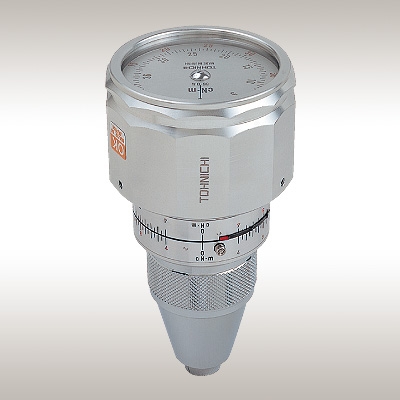

ATG/BTG 扭力計
精度：±2%
| 型式 Model | 扭力範圍(cN.m) | 型式Metric Model | 扭力範圍(gf.cm/kgf.cm) | 型式 American Model | 扭力範圍(ozf.in/lbf.in) | 三爪夾頭直徑φ(mm) | 全長(mm) | 外徑(mm) | 重量(kg) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小~最大 | 1刻劃 | 最小~最大 | 1刻劃 | 最小~最大 | 1刻劃 | |||||||
| gf.cm | gf.cm | ozf.in | ozf.in | |||||||||
| ATG045CN | 0.05-0.45 | 0.01 | 45ATG | 5-45 | 1 | ATG06Z | 0.06-0.6 | 0.01 | 1-6.5 | 99 | 43.5 | 0.18 |
| ATG09CN-S | 0.1-0.9 | 0.02 | 90ATG-S | 10-90 | 2 | ATG1.5Z-S | 0.2-1.5 | 0.02 | ||||
| ATG1.5CN-S | 0.2-1.5 | 150ATG-S | 20-150 | ATG2.4Z-S | 0.3-2.4 | 0.05 | ||||||
| ATG3CN-S | 0.3-3 | 0.05 | 300ATG-S | 30-300 | 5 | ATG4.5Z-S | 0.5-4.5 | 0.1 | ||||
| ATG6CN-S | 0.6-6 | 0.1 | 600ATG-S | 60-600 | 10 | ATG9Z-S | 1-9 | 0.2 | ||||
| ATG12CN-S | 1-12 | 0.2 | 1200ATG-S | 100-1200 | 20 | ATG18Z-S | 2-18 | 0.5 | ||||
| ATG24CN-S | 3-24 | 0.5 | 2400ATG-S | 300-2400 | 50 | ATG36Z-S | 4-36 | |||||
| - | - | - | - | - | - | BTG60Z-S | 6-60 | 1 | 1-8.5 | 135 | 64.2 | 0.52 |
| - | - | - | - | - | - | BTG120Z-S | 10-120 | 2 | ||||
| kgf.cm | kgf.cm | lbf.in | lbf.in | |||||||||
| BTG15CN-S | 2-15 | 0.2 | 1.5BTG-S | 0.2-1.5 | 0.02 | 1.5BTG-A-S | 0.1-1.5 | 0.02 | ||||
| BTG24CN-S | 3-24 | 0.5 | 2.4BTG-S | 0.3-2.4 | 0.05 | 2.4BTG-A-S | 0.3-2.4 | |||||
| BTG36CN-S | 4-36 | 3.6BTG-S | 0.4-3.6 | 3.6BTG-A-S | 0.4-3.6 | 0.05 | ||||||
| BTG60CN-S | 6-60 | 1 | 6BTG-S | 0.6-6 | 0.1 | 6BTG-A-S | 0.6-6 | 0.1 | ||||
| BTG90CN-S | 10-90 | 9BTG-S | 1-9 | 9BTG-A-S | 1-9 | |||||||
| BTG150CN-S | 20-150 | 2 | 15BTG-S | 2-15 | 0.2 | 150BTG-A-S | 2-15 | 0.2 | ||||
- 因為扭力值非常小所以ATG045CN、45ATG、ATG06Z沒有製作帶有記位針的規格
- ＊沒有記位針的型號後面沒有〝S〞
